Trước khi khởi công một công trình, khảo sát và đo đạc thực tế là một trong những công việc cần thực hiện đầu tiên. Nhiều chủ nhà thường dựa vào tường rào, mép nhà hoặc các mốc có sẵn để xác định vị trí xây dựng. Tuy nhiên, những mốc này chưa chắc trùng với ranh đất thực tế.
Trong quá trình xây dựng, chỉ một sai lệch nhỏ về kích thước, cao độ hoặc vị trí tim trục cũng có thể gây khó khăn cho các bước triển khai phía sau. Vì vậy, có số liệu hiện trạng rõ ràng ngay từ đầu sẽ giúp việc thiết kế, định vị công trình và thi công thuận lợi hơn.
1. Đo đạc xây dựng là gì?
1.1. Khái niệm đo đạc xây dựng
Đo đạc xây dựng là quá trình xác định các thông tin thực tế của khu đất hoặc công trình như kích thước, tọa độ, cao độ, ranh giới và vị trí các hạng mục hiện hữu.
Tùy vào mục đích sử dụng, người thực hiện sẽ lựa chọn thiết bị và phương pháp đo phù hợp. Các số liệu thu được là cơ sở để lập bản vẽ hiện trạng, triển khai thiết kế hoặc định vị công trình ngoài thực tế.
1.2. Vì sao cần đo đạc trước khi xây dựng?
Trước khi thiết kế, kiến trúc sư cần biết chính xác hình dáng và kích thước khu đất thay vì chỉ dựa vào thông tin trên giấy tờ hoặc ước lượng thực tế. Việc đo đạc giúp hạn chế tình trạng bản vẽ không khớp với mặt bằng khi đưa ra công trường.
Đối với những khu đất nằm trong khu dân cư, có nhà xây sát ranh hoặc hình dạng không vuông vức, bước này càng cần được thực hiện kỹ. Số liệu rõ ràng từ đầu cũng giúp chủ nhà và các bên liên quan có cơ sở kiểm tra ranh giới trước khi triển khai xây dựng.
1.3. Đo đạc xây dựng phục vụ những công việc nào?
Kết quả đo đạc có thể được sử dụng để lập bản vẽ hiện trạng, triển khai mặt bằng kiến trúc, xác định cao độ và định vị các vị trí cần thi công.
Tùy từng công trình, số liệu còn được sử dụng để tính toán các hạng mục liên quan đến nền đất, móng, san lấp, thoát nước và xác định vị trí công trình trên khu đất.
2. Các hạng mục đo đạc xây dựng phổ biến
2.1. Đo đạc hiện trạng khu đất
Đo hiện trạng tập trung vào các thông tin đang có trên khu đất như chiều dài các cạnh, góc ranh, cao độ và vị trí các công trình hoặc vật kiến trúc hiện hữu.
Với khu đất nằm trong khu dân cư, việc ghi nhận thêm nhà bên cạnh, tường rào, đường giao thông và các vị trí có liên quan cũng giúp bản vẽ hiện trạng phản ánh sát điều kiện thực tế.
2.2. Định vị công trình và tim trục
Sau khi có bản vẽ thiết kế, các vị trí quan trọng của công trình cần được chuyển từ bản vẽ ra thực địa. Công việc này bao gồm xác định tim trục, vị trí cột, móng và các mốc phục vụ thi công.
Các mốc được gửi ra vị trí phù hợp để hạn chế việc bị mất hoặc xê dịch trong quá trình đào móng. Đây là cơ sở để đội thi công tiếp tục định vị các hạng mục theo hồ sơ thiết kế.
2.3. Đo đạc địa hình và cao độ
Đo địa hình giúp xác định sự chênh lệch cao thấp giữa các vị trí trên khu đất. Thông tin cao độ đặc biệt hữu ích với những khu đất có độ dốc, nền không bằng phẳng hoặc cần xử lý cao độ nền.
Số liệu này có thể được sử dụng trong quá trình tính toán cao độ nền, độ dốc thoát nước và phương án xử lý mặt bằng phù hợp với điều kiện thực tế.
2.4. Đo đạc địa chính
Đo đạc địa chính liên quan đến việc xác định vị trí, kích thước và ranh giới của thửa đất theo hồ sơ và hiện trạng. Khi cần xác định ranh giới trước khi xây dựng, chủ nhà nên kiểm tra thông tin pháp lý và hiện trạng thực tế thay vì chỉ dựa vào tường rào có sẵn.
Trong quá trình chuẩn bị hồ sơ xây dựng, các thông tin liên quan đến khu đất cũng cần được đối chiếu để phục vụ thủ tục xin phép xây dựng.
2.5. Đo kiểm tra công trình trong quá trình thi công
Đo đạc không chỉ thực hiện trước khi xây dựng mà còn có thể được sử dụng để kiểm tra trong quá trình thi công. Một số vị trí thường được kiểm tra gồm tim trục, độ thẳng đứng của cột, cao độ sàn và kích thước các cấu kiện.
Việc kiểm tra theo từng giai đoạn giúp phát hiện những sai lệch sớm, từ đó có phương án điều chỉnh trước khi chuyển sang các công việc tiếp theo.
3. Thiết bị sử dụng trong đo đạc xây dựng

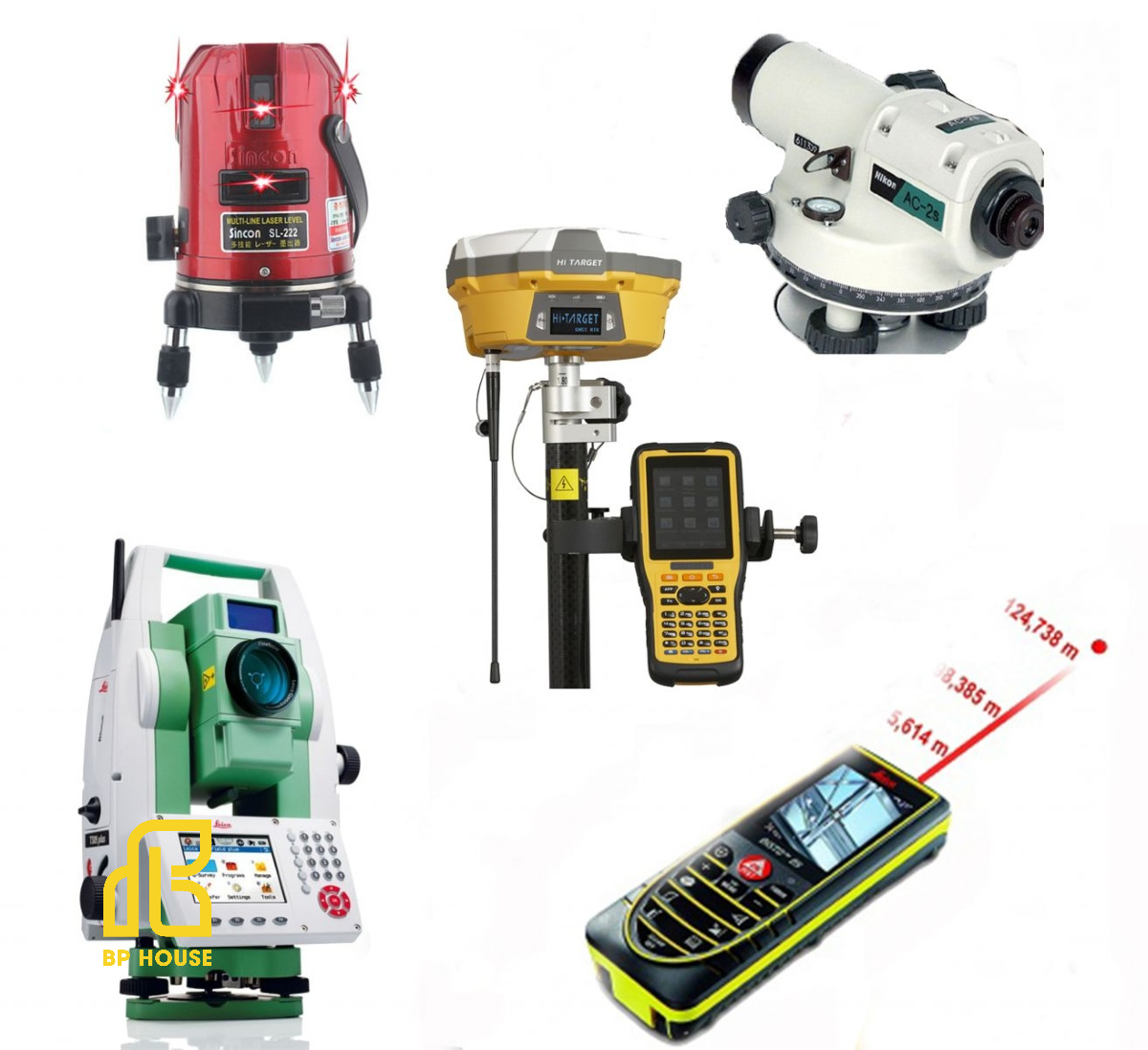

3.1. Máy toàn đạc điện tử
Máy toàn đạc điện tử được sử dụng để đo góc, khoảng cách và xác định vị trí các điểm ngoài thực địa. Trong xây dựng dân dụng, thiết bị này có thể phục vụ việc định vị tim trục, kiểm tra vị trí cột hoặc chuyển các điểm từ bản vẽ ra công trường.
3.2. Máy thủy bình
Máy thủy bình thường được sử dụng để truyền và kiểm tra cao độ giữa các vị trí. Trong quá trình thi công, thiết bị hỗ trợ xác định cao độ nền, sàn và một số vị trí cần kiểm tra theo mốc chuẩn.
3.3. GPS/GNSS
Thiết bị GPS/GNSS sử dụng tín hiệu vệ tinh để xác định tọa độ các điểm đo. Phương pháp này có thể phát huy hiệu quả khi khảo sát khu đất rộng hoặc cần xác định nhiều điểm trên phạm vi lớn.
3.4. Máy quét Laser 3D
Máy quét Laser 3D thu thập một lượng lớn điểm dữ liệu trên bề mặt công trình để tạo thành dữ liệu không gian. Thiết bị phù hợp với những trường hợp cần ghi nhận chi tiết hiện trạng, đặc biệt là công trình cũ hoặc không gian có nhiều chi tiết phức tạp.
3.5. Flycam và các thiết bị hỗ trợ
Flycam có thể hỗ trợ ghi nhận tổng thể khu đất và hiện trạng công trình từ trên cao, nhất là với khu vực có diện tích lớn. Ngoài thiết bị chuyên dụng, quá trình khảo sát còn có thể kết hợp với thước đo, máy đo khoảng cách laser và các dụng cụ hỗ trợ khác.
4. Quy trình đo đạc xây dựng thực tế
4.1. Tiếp nhận thông tin và xác định phạm vi đo
Trước khi khảo sát, bên mình cần nắm được thông tin khu đất, hồ sơ hiện có và mục đích sử dụng số liệu. Từ đó xác định phạm vi cần đo và lựa chọn phương pháp phù hợp với từng công trình.
4.2. Khảo sát hiện trạng khu đất
Đội ngũ kỹ thuật kiểm tra trực tiếp khu đất, các công trình xung quanh, tường rào, đường tiếp cận và những vị trí có thể ảnh hưởng đến việc đặt máy.
Khảo sát trước giúp xác định được những điểm cần đo và hạn chế việc phải quay lại bổ sung số liệu do bỏ sót thông tin trong lần đo đầu tiên.
4.3. Thiết lập mốc đo
Các mốc chuẩn được lựa chọn và gửi ra vị trí phù hợp, hạn chế khả năng bị mất hoặc di chuyển trong quá trình thi công. Mốc này có thể được sử dụng để kiểm tra lại vị trí, tọa độ hoặc cao độ ở những giai đoạn tiếp theo.

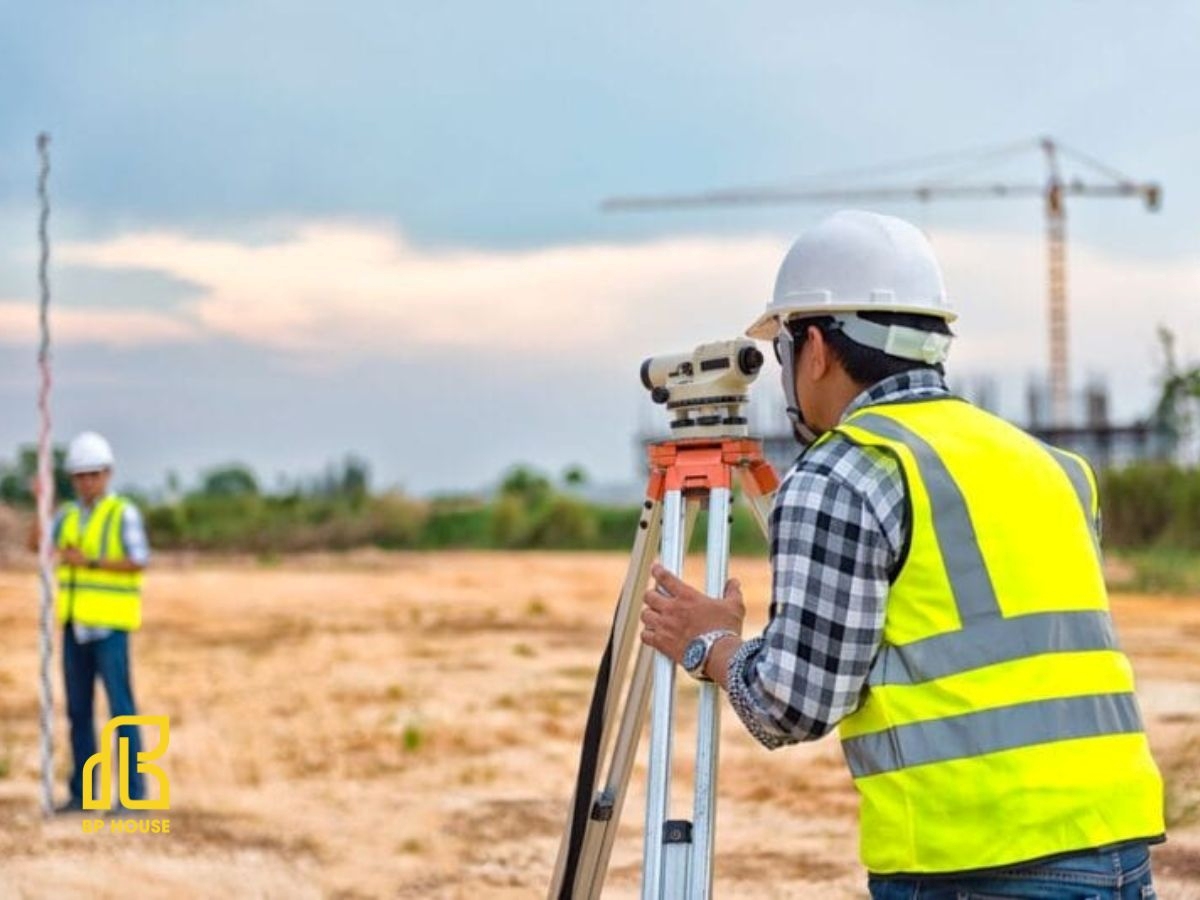

4.4. Tiến hành đo thực tế
Nhân sự thực hiện tiến hành đo các cạnh, góc, cao độ và tọa độ của những điểm nằm trong phạm vi khảo sát. Các vị trí quan trọng được ghi nhận đầy đủ để có thể đối chiếu trong quá trình xử lý số liệu.
4.5. Kiểm tra và xử lý số liệu
Sau khi hoàn thành đo ngoài thực địa, dữ liệu được kiểm tra và xử lý bằng phần mềm phù hợp. Các số liệu có dấu hiệu bất thường cần được đối chiếu lại trước khi đưa vào bản vẽ.
Việc kiểm tra chéo giúp hạn chế lỗi do thao tác, ghi chép hoặc một điểm đo không chính xác.
4.6. Lập bản vẽ và bàn giao kết quả
Từ số liệu đã kiểm tra, bản vẽ hiện trạng được triển khai với các thông tin cần thiết như kích thước, cao độ, vị trí và các hạng mục liên quan.
Hồ sơ sau đó được bàn giao để phục vụ thiết kế hoặc các bước triển khai tiếp theo của công trình.
5. Đo đạc xây dựng được thực hiện ở những giai đoạn nào?
5.1. Đo đạc trước khi thiết kế
Đây là giai đoạn giúp kiến trúc sư có được số liệu thực tế của khu đất trước khi lên phương án. Kích thước, hình dáng, cao độ và các công trình hiện hữu đều có thể ảnh hưởng đến cách bố trí mặt bằng.
Đo trước khi thiết kế giúp hạn chế tình trạng bản vẽ phải điều chỉnh nhiều khi đưa ra thực tế.
5.2. Đo đạc trước khi thi công
Trước khi đào móng, các vị trí quan trọng cần được kiểm tra và định vị lại theo hồ sơ thiết kế. Tim trục, vị trí móng và các mốc cao độ cần được xác định rõ để đội thi công có căn cứ triển khai.
5.3. Đo đạc trong quá trình thi công
Trong quá trình thi công, việc kiểm tra kích thước, tim trục, độ thẳng đứng và cao độ giúp theo dõi công trình theo từng giai đoạn.
Nếu phát hiện sai lệch, việc xử lý ngay tại thời điểm đó thường thuận lợi hơn so với việc phát hiện khi hạng mục đã hoàn thiện.
5.4. Đo đạc kiểm tra sau khi hoàn thiện
Sau khi hoàn thiện một số hạng mục, việc đo kiểm tra lại kích thước thực tế có thể cần thiết cho các công việc tiếp theo. Chẳng hạn, kích thước ô cửa, tường hoặc khu vực bếp có thể được đo lại trước khi sản xuất đồ nội thất.
6. Những trường hợp nên đo đạc kỹ trước khi xây dựng
6.1. Khu đất có địa hình chênh lệch
Những khu đất có độ dốc hoặc chênh lệch cao độ lớn cần được khảo sát kỹ trước khi thiết kế. Số liệu cao độ giúp đơn vị thiết kế có cơ sở lựa chọn phương án nền, móng và xử lý mặt bằng phù hợp.
6.2. Khu đất có công trình hiện hữu
Nhà cải tạo hoặc nhà xây xen kẽ thường có nhiều yếu tố cần kiểm tra như tường cũ, móng hiện hữu và công trình liền kề. Việc ghi nhận hiện trạng giúp phương án thiết kế và thi công có thêm thông tin để xử lý các vị trí phức tạp.
6.3. Khu đất nằm trong khu dân cư
Nhà phố trong khu dân cư thường có diện tích không lớn, xây sát các công trình xung quanh và ít khoảng trống để thao tác. Vì vậy, việc xác định rõ ranh giới và kích thước thực tế trước khi đào móng là rất cần thiết.
Đây cũng là một trong những bước nên được kiểm tra kỹ khi chuẩn bị thi công nhà phố.
6.4. Công trình có yêu cầu cao về độ chính xác
Những công trình có nhiều tầng, kết cấu phức tạp hoặc yêu cầu định vị chính xác cần kiểm soát tốt tim trục, cao độ và kích thước. Với các hạng mục này, số liệu đo cần được kiểm tra cẩn thận trước khi chuyển sang bước thi công.
7. Những sai sót thường gặp khi đo đạc xây dựng
7.1. Sử dụng số liệu cũ thay cho hiện trạng
Chỉ sử dụng bản vẽ hoặc số liệu cũ mà không kiểm tra lại thực tế có thể dẫn đến chênh lệch. Trong thời gian sử dụng đất, tường rào, đường đi hoặc các công trình xung quanh có thể đã thay đổi.
Vì vậy, với công trình chuẩn bị xây mới hoặc cải tạo, số liệu hiện trạng vẫn cần được kiểm tra trước khi đưa vào thiết kế.
7.2. Không kiểm tra mốc trước khi đo
Nếu mốc tham chiếu bị xê dịch nhưng vẫn được sử dụng làm căn cứ đo, các số liệu phía sau có thể bị ảnh hưởng. Trước mỗi lần đo, cần kiểm tra lại các mốc đang sử dụng.
7.3. Thiết bị đo không được kiểm tra
Thiết bị đo cần được kiểm tra tình trạng hoạt động trước khi sử dụng. Với những thiết bị yêu cầu hiệu chuẩn hoặc kiểm định theo quy trình riêng, việc kiểm tra định kỳ cũng cần được thực hiện để hạn chế sai số không đáng có.
7.4. Không kiểm tra chéo số liệu
Đo xong nhưng không đối chiếu lại các kích thước liên quan có thể khiến một điểm sai sót bị bỏ qua. Việc kiểm tra chéo các cạnh, đường chéo hoặc các điểm có liên quan giúp phát hiện bất thường trước khi lập bản vẽ.
7.5. Nhập sai dữ liệu hoặc sai đơn vị
Sai đơn vị hoặc nhập nhầm số liệu khi chuyển dữ liệu sang bản vẽ có thể làm thay đổi kích thước thực tế. Đây là lỗi thao tác nhưng có thể ảnh hưởng đến nhiều bước phía sau, vì vậy dữ liệu cần được kiểm tra trước khi sử dụng.
8. Kết quả đo đạc xây dựng gồm những gì?
8.1. Bản vẽ hiện trạng
Bản vẽ hiện trạng thể hiện hình dáng khu đất, ranh giới, kích thước và vị trí những hạng mục có liên quan. Tùy phạm vi khảo sát, bản vẽ có thể thể hiện thêm công trình hiện hữu, tường rào, đường giao thông hoặc các chi tiết cần thiết khác.
8.2. Tọa độ và cao độ
Hồ sơ có thể bao gồm thông tin tọa độ và cao độ của các điểm đã đo. Những dữ liệu này phục vụ cho việc định vị, triển khai thiết kế và kiểm tra các vị trí ngoài thực địa.
8.3. Kích thước và ranh giới khu đất
Kết quả đo thể hiện kích thước các cạnh và hình dạng thực tế của khu đất trong phạm vi khảo sát. Với những vị trí có vấn đề cần đối chiếu, số liệu thực tế có thể được sử dụng cùng hồ sơ pháp lý để kiểm tra.
8.4. Dữ liệu phục vụ thiết kế và thi công
Tùy yêu cầu, dữ liệu đo có thể được chuyển thành bản vẽ CAD hoặc các định dạng phù hợp để phục vụ thiết kế. Khi mặt bằng thực tế được thể hiện rõ, kiến trúc sư và các bộ phận liên quan sẽ thuận lợi hơn trong quá trình triển khai.
Đây cũng là cơ sở để tiếp tục các công việc như thiết kế kiến trúc, kết cấu và thiết kế nội thất tại TP.HCM.
9. Chi phí đo đạc xây dựng phụ thuộc vào đâu?
9.1. Diện tích và đặc điểm khu đất
Diện tích khu đất càng lớn thì phạm vi cần khảo sát và số lượng điểm cần đo có thể tăng theo. Những khu đất có nhiều góc cạnh hoặc hình dạng phức tạp cũng thường mất nhiều thời gian xử lý hơn khu đất có hình dạng đơn giản.
9.2. Địa hình và điều kiện tiếp cận
Địa hình dốc, nhiều cây cối, công trình che khuất hoặc khó tiếp cận có thể làm tăng thời gian khảo sát. Trong những trường hợp này, cách bố trí vị trí đặt máy và phương pháp đo cũng cần được tính toán phù hợp.
9.3. Phạm vi và mức độ chi tiết cần đo
Đo một số kích thước cơ bản sẽ khác với việc lập bản vẽ hiện trạng chi tiết toàn bộ khu đất và công trình hiện hữu. Phạm vi càng rộng, yêu cầu càng chi tiết thì khối lượng công việc càng nhiều.
9.4. Loại công trình và yêu cầu hồ sơ
Nhà ở dân dụng, công trình cải tạo và các dự án có quy mô lớn có thể có yêu cầu khảo sát khác nhau. Nếu cần hồ sơ phục vụ nhiều bước từ thiết kế đến thi công, phạm vi công việc cũng sẽ thay đổi.
Trường hợp đang chuẩn bị xây nhà, bạn có thể tham khảo thêm bảng giá xây nhà trọn gói để có thêm cơ sở dự trù chi phí cho toàn bộ công trình.
9.5. Thiết bị và phương pháp đo
Tùy yêu cầu thực tế, đơn vị thực hiện có thể sử dụng máy toàn đạc, máy thủy bình, GPS/GNSS hoặc các thiết bị chuyên dụng khác. Phương pháp và thiết bị được lựa chọn sẽ ảnh hưởng đến thời gian thực hiện cũng như chi phí khảo sát.
10. Lưu ý khi lựa chọn đơn vị đo đạc xây dựng
10.1. Kinh nghiệm thực hiện công trình tương tự
Đơn vị đã từng khảo sát nhà phố, nhà cải tạo hoặc những khu đất có điều kiện tương tự sẽ có thêm kinh nghiệm xử lý các tình huống thường gặp tại công trường.
Đặc biệt với những khu đất nằm trong hẻm, có nhà liền kề hoặc hình dạng không vuông vức, kinh nghiệm thực tế sẽ giúp quá trình khảo sát thuận lợi hơn.
10.2. Thiết bị và phương pháp đo
Không phải công trình nào cũng cần sử dụng cùng một loại thiết bị. Điều quan trọng là đơn vị thực hiện cần xác định đúng yêu cầu và lựa chọn phương pháp phù hợp với phạm vi cần đo.
10.3. Quy trình kiểm tra số liệu
Nên ưu tiên đơn vị có bước kiểm tra và đối chiếu số liệu trước khi lập hồ sơ. Việc này giúp hạn chế những lỗi phát sinh từ quá trình đo, ghi chép hoặc nhập dữ liệu.
10.4. Hồ sơ và dữ liệu bàn giao
Trước khi thực hiện, chủ nhà nên thống nhất rõ kết quả sẽ được bàn giao dưới dạng nào. Tùy nhu cầu, hồ sơ có thể gồm bản vẽ hiện trạng, bảng số liệu và các dữ liệu điện tử phục vụ thiết kế.
10.5. Khả năng phối hợp với đơn vị thiết kế, thi công
Nếu đơn vị đo đạc có thể phối hợp trực tiếp với bộ phận thiết kế và thi công, việc trao đổi số liệu sẽ thuận lợi hơn. Khi có điểm cần kiểm tra lại ngoài thực tế, các bên cũng dễ thống nhất phương án xử lý.
11. BP House hỗ trợ đo đạc và triển khai xây dựng
11.1. Khảo sát và đo đạc hiện trạng
BP House khảo sát thực tế khu đất trước khi triển khai các bước thiết kế và thi công. Bên mình tập trung ghi nhận các thông tin cần thiết như kích thước, hình dạng, cao độ và hiện trạng xung quanh.
11.2. Đo đạc phục vụ thiết kế
Số liệu sau khi kiểm tra được sử dụng làm cơ sở để bộ phận kiến trúc triển khai phương án. Khi bản vẽ xuất phát từ mặt bằng thực tế, việc bố trí không gian và các hạng mục liên quan sẽ sát với điều kiện khu đất hơn.
11.3. Kiểm tra hiện trạng trước thi công
Trước khi bắt đầu các hạng mục chính, bên mình kiểm tra lại những vị trí cần thiết và định vị các mốc phục vụ thi công. Việc này giúp đội ngũ tại công trường có căn cứ rõ ràng khi triển khai theo bản vẽ.
11.4. Phối hợp số liệu đo đạc với phương án thiết kế
Đo đạc, thiết kế và thi công có liên quan trực tiếp với nhau. Khi số liệu hiện trạng được cập nhật đầy đủ và trao đổi giữa các bộ phận, những vấn đề phát sinh do chênh lệch giữa bản vẽ và thực tế có thể được hạn chế ngay từ đầu.
Với chủ nhà đang chuẩn bị xây mới hoặc cải tạo, việc khảo sát và đo đạc trước khi triển khai giúp có được thông tin rõ ràng hơn về khu đất. Đây cũng là bước nên thực hiện sớm nếu công trình có ranh giới phức tạp, nhà liền kề hoặc hiện trạng cần xử lý.
BP House hỗ trợ khảo sát, đo đạc và phối hợp triển khai công trình theo nhu cầu thực tế. Nếu bạn cần kiểm tra hiện trạng khu đất hoặc lập bản vẽ phục vụ thiết kế, có thể liên hệ Hotline/Zalo 0901 487 399 để được trao đổi cụ thể.
