Thiết kế đài cọc như thế nào thì tối ưu? Đây không chỉ là câu hỏi kỹ thuật, mà còn là bài toán “cân não” của mọi kỹ sư khi bước vào giai đoạn móng – phần quan trọng bậc nhất quyết định sự ổn định của công trình. Một thiết kế đài cọc tối ưu không chỉ giúp tiết kiệm chi phí mà còn đảm bảo độ an toàn, bền vững lâu dài cho toàn bộ kết cấu phía trên. Vậy đâu là những nguyên tắc cốt lõi để tối ưu hóa thiết kế đài cọc một cách hiệu quả và thực tiễn nhất? Cùng khám phá ngay sau đây!

Giới thiệu chung về thiết kế đài cọc

Đài cọc là gì?

Đài cọc là một bộ phận quan trọng trong hệ kết cấu móng của công trình. Nó có chức năng liên kết và truyền tải trọng từ thân công trình xuống hệ thống cọc bên dưới và từ đó phân phối đều xuống lớp đất tốt ở sâu hơn. Đài cọc thường được làm bằng bê tông cốt thép, đặt trên các cọc ép hoặc cọc khoan nhồi.

Vai trò của đài cọc trong kết cấu móng

• Phân phối tải trọng đồng đều: Đài cọc giúp truyền tải trọng từ công trình xuống nền đất thông qua hệ cọc.
• Tăng khả năng chịu lực: So với móng đơn hay móng băng, đài cọc thích hợp với công trình có tải trọng lớn.
• Ổn định công trình trên nền đất yếu: Trong điều kiện địa chất phức tạp, đài cọc kết hợp với cọc giúp chống lún lệch hiệu quả.

Khi nào nên dùng đài cọc thay vì móng đơn, móng băng?

• Khi nền đất yếu, không đủ khả năng chịu tải.
• Khi công trình có quy mô lớn, tầng cao hoặc chịu tải trọng động lớn (như nhà cao tầng, cầu đường).
• Khi yêu cầu độ lún giới hạn nghiêm ngặt.
• Khi thi công trên nền đất lẫn nước, sông, biển.

Các loại đài cọc phổ biến hiện nay

• Đài cọc cứng: Có độ cứng lớn, chịu một phần nội lực truyền từ cọc lên, thường dùng cho nhà cao tầng.
• Đài cọc mềm: Ít cứng hơn, thiết kế dựa nhiều vào khả năng chịu tải của cọc, thường dùng trong công trình nhà dân.
• Đài cọc cao: Đài nằm trên mặt đất hoặc cao hơn, thường thấy ở công trình cầu, trụ điện.
• Đài cọc thấp: Đặt gần mặt đất, thường kết hợp với lớp đất tốt phía trên.

Thiết kế đài cọc như thế nào thì tối ưu? 5 lý do kỹ sư không thể bỏ qua

Trong xây dựng nền móng, đài cọc đóng vai trò vô cùng quan trọng trong việc phân phối tải trọng từ công trình xuống hệ thống cọc bên dưới và nền đất. Tuy nhiên, không phải cứ thiết kế đài cọc là xong – mà còn cần tối ưu thiết kế đài cọc để đảm bảo hiệu quả kỹ thuật và kinh tế.

Tối ưu hóa chi phí xây dựng

Một trong những lý do chính để tối ưu thiết kế đài cọc là nhằm giảm thiểu chi phí xây dựng mà vẫn đảm bảo an toàn kỹ thuật. Cụ thể:

• Giảm số lượng cọc cần sử dụng: Việc bố trí cọc hợp lý giúp đạt khả năng chịu tải mong muốn mà không cần dùng quá nhiều cọc.
• Tiết kiệm khối lượng bê tông và cốt thép cho đài: Thiết kế hiệu quả giúp giảm kích thước đài, từ đó tiết kiệm vật tư.
• Giảm chi phí nhân công và máy móc thi công: Thi công nhanh hơn đồng nghĩa với giảm thời gian và chi phí nhân lực.

Tối ưu thiết kế là bước đầu tiên giúp chủ đầu tư giảm ngân sách mà không đánh đổi chất lượng.

Đảm bảo an toàn và độ ổn định cho công trình

Thiết kế đài cọc không đúng hoặc không hợp lý có thể gây ra các hậu quả nghiêm trọng như:

• Lún lệch cục bộ do tải trọng không được phân phối đều.
• Nứt kết cấu khi đài chịu ứng suất vượt mức cho phép.
• Sập đổ công trình trong những trường hợp nghiêm trọng.

Tối ưu thiết kế giúp đảm bảo độ ổn định lâu dài, đặc biệt trong các công trình lớn như nhà cao tầng, nhà máy công nghiệp, hay hạ tầng giao thông.

Rút ngắn thời gian thi công

Một bản thiết kế đài cọc hợp lý sẽ mang lại:

• Thi công đơn giản, dễ hiểu: Đội thi công dễ dàng tiếp nhận và triển khai đúng kỹ thuật.
• Ít phát sinh thay đổi hiện trường: Giảm rủi ro phải sửa đổi thiết kế khi đã triển khai thi công.
• Đẩy nhanh tiến độ công trình: Thời gian rút ngắn đồng nghĩa với giảm chi phí quản lý và sớm đưa công trình vào sử dụng.

Giảm rủi ro sự cố kết cấu

Tối ưu thiết kế còn giúp nâng cao tính đồng đều và ổn định trong kết cấu móng:

• Giảm ứng suất lệch tâm: Tải trọng phân bổ đều hơn giữa các cọc, tránh tạo ra lực lệch gây hư hỏng.
• Hạn chế nguy cơ nứt gãy: Nhờ thiết kế chính xác, các điểm yếu trong kết cấu được kiểm soát.
• Tăng tuổi thọ cho công trình: Thiết kế đúng ngay từ đầu là tiền đề quan trọng cho công trình bền vững theo thời gian.

Tăng hiệu quả chịu tải của hệ móng

Khi tải trọng công trình được truyền xuống đất thông qua đài và cọc một cách hợp lý:

• Lực phân bố đồng đều hơn giữa các cọc.
• Giảm ứng suất cục bộ tại các điểm tiếp xúc giữa đài và cọc.
• Nâng cao hiệu suất làm việc của từng cọc, giúp hệ móng vận hành hiệu quả, tránh quá tải cục bộ.

Kết quả là toàn bộ kết cấu vận hành ổn định, chịu được tải trọng lớn và các ảnh hưởng từ môi trường như rung động, biến dạng nền đất, hoặc điều kiện địa chất không đồng đều.

Các yếu tố ảnh hưởng đến thiết kế đài cọc tối ưu

Thiết kế đài cọc như thế nào thì tối ưu? Thiết kế đài cọc tối ưu là một trong những yếu tố quyết định đến độ an toàn, hiệu quả và chi phí của công trình. Để đạt được thiết kế phù hợp nhất, kỹ sư cần đánh giá nhiều yếu tố kỹ thuật và kinh tế khác nhau.

Đặc điểm địa chất nền móng

Địa chất nền móng là yếu tố cơ bản, chi phối toàn bộ thiết kế móng và đài cọc. Những thông tin cần quan tâm bao gồm:

• Loại đất và lớp đất yếu: Cần xác định chính xác vị trí lớp đất tốt để bố trí cọc đạt hiệu quả chịu tải cao nhất.
• Độ lún và biến dạng nền đất: Nếu đất có độ lún lớn, cần tăng số lượng cọc, tăng chiều dài hoặc thay đổi giải pháp móng.
• Mực nước ngầm và địa chất phức tạp: Gây khó khăn trong thi công và ảnh hưởng đến lựa chọn loại cọc (ép tải, khoan nhồi…).

Tải trọng của công trình

Tải trọng mà công trình truyền xuống móng sẽ ảnh hưởng trực tiếp đến kích thước đài và số lượng cọc:

• Tổng tải trọng đứng và ngang: Xác định diện tích, chiều cao, chức năng công trình để tính tổng tải.
• Phân phối tải lên từng cọc: Cần được tính toán chính xác để tránh tình trạng lệch tâm và mất cân bằng kết cấu.
• Tải trọng thay đổi theo thời gian: Các công trình như nhà máy, kho hàng hoặc trung tâm thương mại thường có tải trọng biến động theo công năng.

Loại công trình và yêu cầu kỹ thuật

Mỗi loại công trình có yêu cầu kỹ thuật khác nhau nên phương án thiết kế móng và đài cũng cần linh hoạt:

• Nhà dân dụng, nhà cao tầng, cầu đường, trụ điện…: Mỗi loại sẽ áp dụng tiêu chuẩn thiết kế khác nhau.
• Giới hạn lún cho phép:
  • Nhà dân dụng: ~20–25mm
  • Nhà cao tầng: <10mm
• Tiêu chuẩn thiết kế: TCVN, Eurocode, ACI… ảnh hưởng đến cách tính nội lực, lựa chọn cốt thép và giải pháp móng.

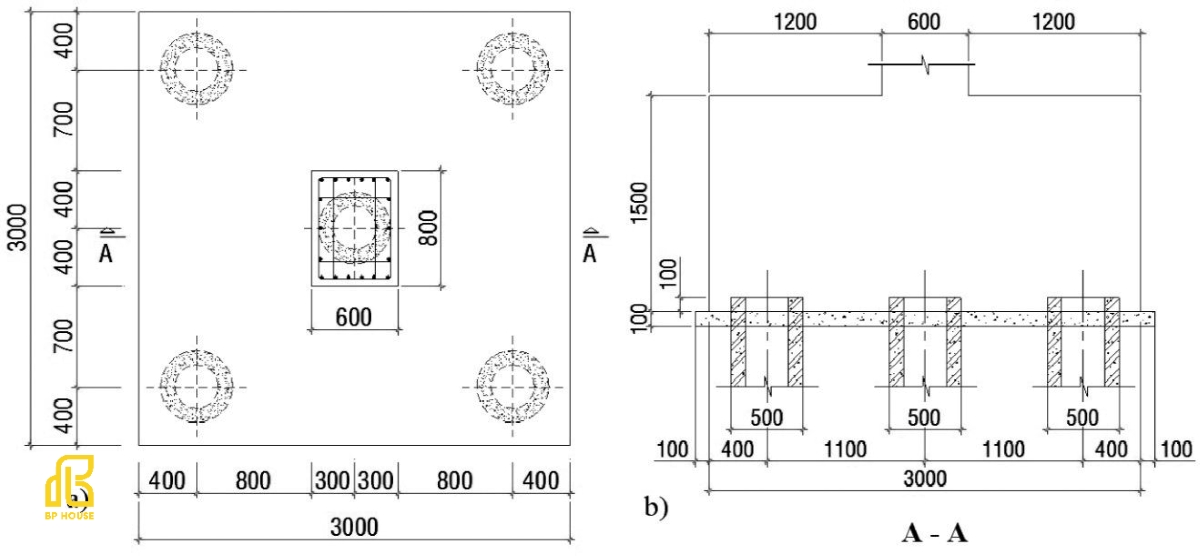

Kích thước và bố trí cọc

Hình dạng, số lượng và cách bố trí cọc ảnh hưởng rất lớn đến khả năng chịu lực và ổn định của hệ móng:

• Khoảng cách giữa các cọc: Thường dao động từ 2.5D–3D (D là đường kính cọc) để tránh ảnh hưởng lẫn nhau.
• Chiều dài, đường kính, vật liệu cọc: Phải phù hợp với địa chất và tải trọng yêu cầu.
• Bố trí hợp lý: Tâm của tải trọng cần trùng hoặc gần trùng với tâm của nhóm cọc để giảm lệch tâm và xoắn.

Loại đài cọc và chiều cao đài

Tùy theo điều kiện địa hình và công năng công trình, kỹ sư lựa chọn loại đài phù hợp:

• Đài thấp: Áp dụng cho đất tốt gần mặt đất, dễ thi công.
• Đài cao: Phù hợp cho khu vực có mực nước ngầm cao, công trình ven sông hoặc ven biển.
• Chiều dày đài: Tối thiểu từ 600–800mm, đảm bảo khả năng chịu uốn và cắt.

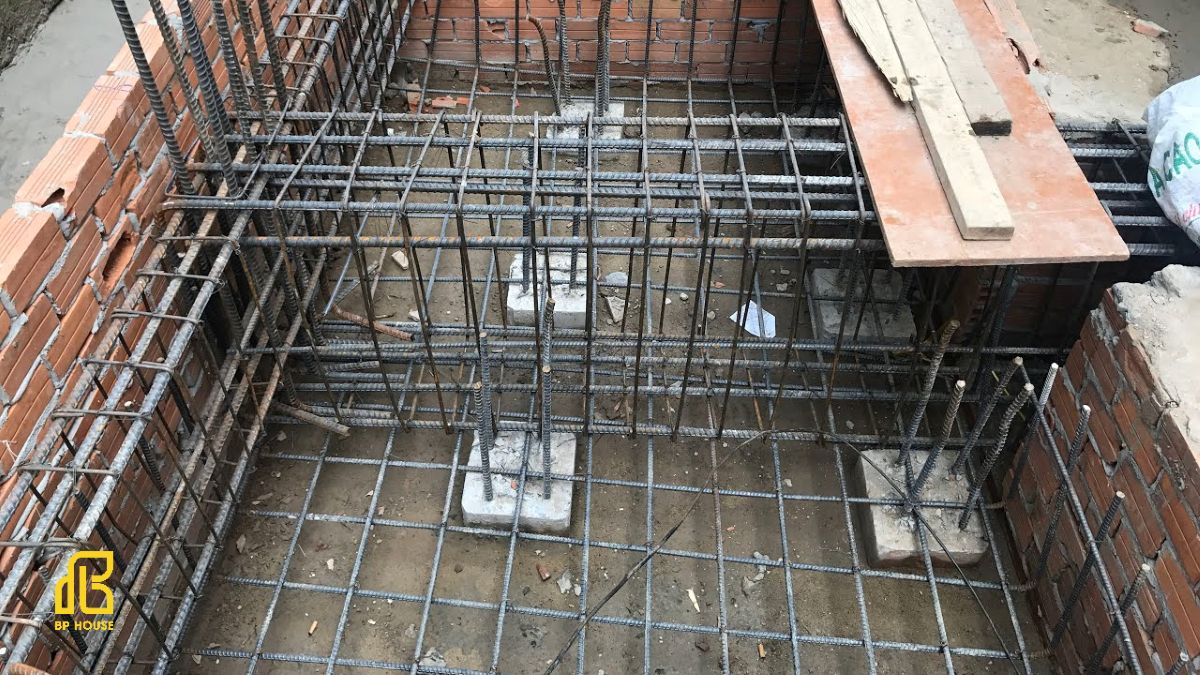

Kết cấu liên kết giữa đài và cọc

Liên kết giữa cọc và đài quyết định khả năng truyền lực:

• Liên kết cứng: Phổ biến nhất, giúp truyền momen và lực dọc hiệu quả.
• Thiết kế đầu cọc: Cắt bằng, tạo nhám hoặc neo thép để tăng bám dính giữa cọc và đài.
• Neo cốt thép từ cọc lên đài: Giúp đài và cọc hoạt động như một khối liên tục.

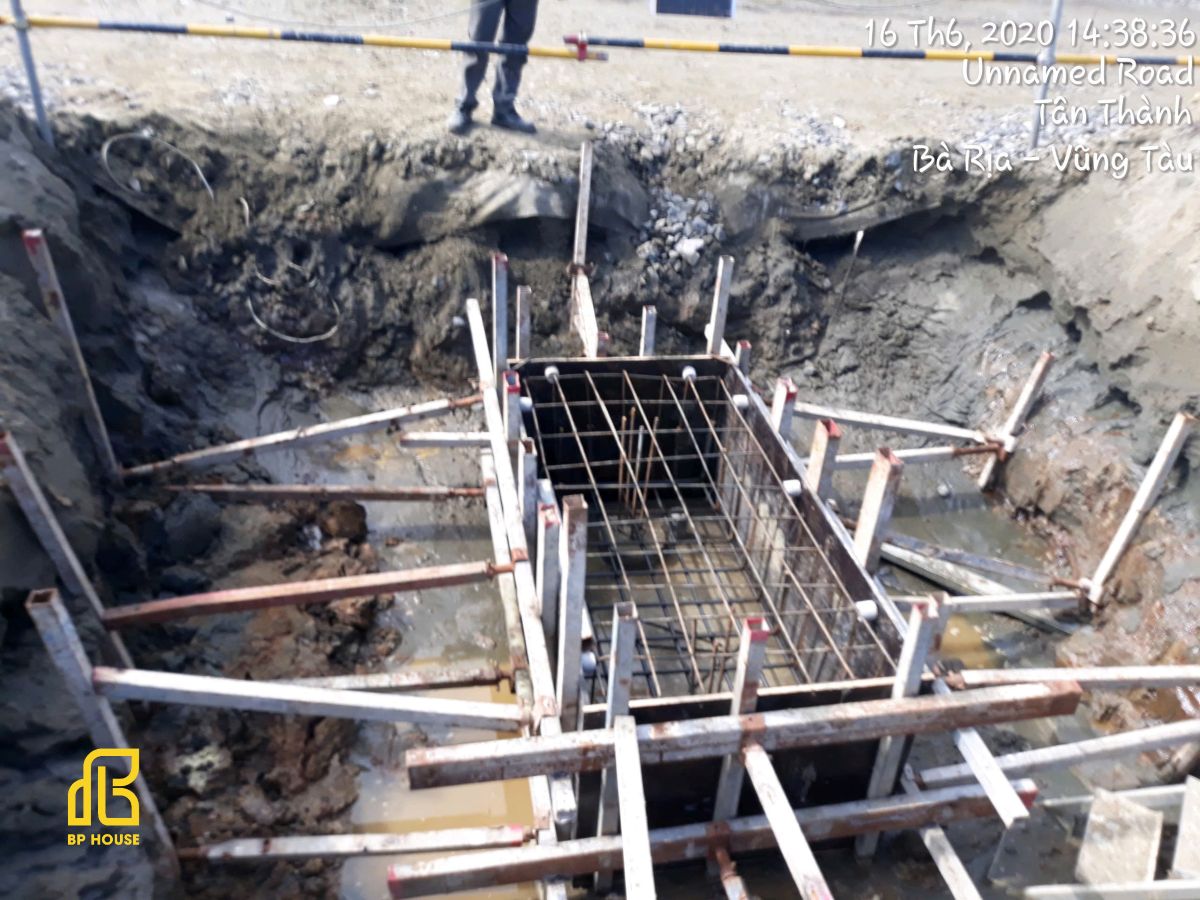

Công nghệ và biện pháp thi công

Không thể thiết kế tối ưu nếu bỏ qua yếu tố thi công thực tế:

• Cọc ép và cọc khoan nhồi: Mỗi loại có phương pháp thi công khác nhau, ảnh hưởng đến thiết kế và kết cấu.
• Đổ bê tông đài: Cần kiểm soát kỹ tránh phân tầng, rỗ tổ ong hay tách nước.
• Đảm bảo đúng quy trình: Thi công chuẩn mực giúp giảm rủi ro lún lệch và sự cố kết cấu.

Yếu tố kinh tế – kỹ thuật

Cuối cùng, phương án thiết kế cần đảm bảo sự cân bằng giữa chi phí và hiệu quả kỹ thuật:

• So sánh các phương án thiết kế: Tính toán chi phí vật tư, nhân công, tiến độ thi công.
• Chi phí đầu tư ban đầu và chi phí bảo trì dài hạn: Thiết kế bền vững giúp giảm chi phí vận hành và sửa chữa.
• Hiệu quả tài chính: Phương án tối ưu là phương án “vừa đủ an toàn – vừa tiết kiệm”.

Thiết kế đài cọc như thế nào thì tối ưu?

Thiết kế đài cọc đóng vai trò then chốt trong việc đảm bảo sự ổn định, an toàn và tuổi thọ của công trình. Một đài cọc được thiết kế tối ưu không chỉ giúp phân phối tải trọng hiệu quả mà còn giảm thiểu chi phí và các rủi ro về sau.

Phân phối tải trọng đều lên các cọc

Một nguyên tắc quan trọng hàng đầu trong thiết kế đài cọc là phân phối đều tải trọng công trình lên tất cả các cọc trong nhóm. Điều này đảm bảo rằng mỗi cọc đều tham gia chịu lực hợp lý, tránh tình trạng cọc chịu tải quá lớn gây lún cục bộ hoặc hư hỏng kết cấu.

• Khi tải trọng phân bố không đều → dễ dẫn đến lệch tâm tải trọng, ảnh hưởng đến độ ổn định của toàn bộ hệ móng.
• Cần tính toán kỹ nội lực trên từng cọc, đặc biệt trong các công trình có kết cấu không đối xứng hoặc tải trọng thay đổi theo thời gian.

Thiết kế đài cọc như thế nào thì tối ưu? Tránh lệch tâm giữa tải trọng và bố trí cọc

Để đảm bảo hiệu quả truyền lực, cần đảm bảo tâm tải trọng trùng hoặc nằm gần tâm hình học của nhóm cọc.

• Lệch tâm tải trọng có thể gây momen xoay, dẫn đến hiện tượng nghiêng, lún lệch công trình.
• Đặc biệt quan trọng trong các công trình có tải trọng ngang lớn (ví dụ như nhà cao tầng, cầu trụ).
• Kỹ sư thiết kế cần bố trí cọc đối xứng và cân bằng, đồng thời sử dụng các phần mềm mô phỏng để kiểm tra độ lệch tâm.

Đảm bảo đài cọc đủ cứng, không biến dạng quá mức

Thiết kế đài cọc như thế nào thì tối ưu? Đài cọc phải có độ cứng đủ lớn để phân phối tải đều và không xảy ra biến dạng làm ảnh hưởng đến kết cấu phía trên.

• Chiều dày đài thường từ 600–800mm tùy vào quy mô và tải trọng công trình.
• Trong các công trình lớn hoặc vùng đất yếu, có thể tăng chiều dày hoặc sử dụng thêm giằng móng để tăng độ cứng tổng thể.
• Biến dạng quá mức của đài có thể làm mất ổn định liên kết giữa đài và cọc, gây lún không đều hoặc nứt nền móng.

Thiết kế cốt thép chịu momen và lực cắt theo đúng tính toán

Cốt thép trong đài cọc cần được thiết kế để chịu momen uốn và lực cắt phát sinh từ tải trọng công trình.

• Lực momen và lực cắt thường tập trung lớn tại vùng tiếp xúc giữa đài và cọc.
• Cốt thép phải được bố trí đúng vị trí, đủ tiết diện và lớp bảo vệ để chống ăn mòn, đảm bảo tuổi thọ công trình.
• Sử dụng phần mềm thiết kế kết cấu (SAP2000, ETABS, Robot Structural…) giúp tính toán chính xác và bố trí thép hợp lý.

Tuân thủ tiêu chuẩn thiết kế về chiều dày đài và neo cốt thép

Mỗi quốc gia và loại công trình có các tiêu chuẩn thiết kế riêng như:

• TCVN (Việt Nam), Eurocode (châu Âu), ACI (Hoa Kỳ).
• Trong đó quy định rõ về:
  • Chiều dày tối thiểu của đài cọc
  • Chiều dài neo cốt thép
  • Lớp bê tông bảo vệ
  • Khoảng cách giữa các thanh thép

Việc tuân thủ nghiêm ngặt các tiêu chuẩn sẽ giúp:

• Tăng độ an toàn khi sử dụng lâu dài.
• Thuận lợi khi thẩm định hồ sơ thiết kế, nghiệm thu công trình.
• Hạn chế rủi ro pháp lý trong quá trình vận hành và bảo trì.

Sai lầm thường gặp khi thiết kế đài cọc (và cách tránh)

Đài cọc là bộ phận quan trọng trong hệ móng sâu, có nhiệm vụ truyền tải trọng công trình xuống các cọc và nền đất bên dưới. Tuy nhiên, trong thực tế thiết kế, nhiều sai sót kỹ thuật vẫn thường xảy ra, gây ảnh hưởng nghiêm trọng đến chất lượng và tuổi thọ công trình.

Bố trí cọc không hợp lý

Sai lầm:

Cọc được bố trí lệch, không đối xứng hoặc không theo đúng tâm tải trọng.

Hậu quả:

• Gây lún lệch nền móng, ảnh hưởng đến kết cấu bên trên.
• Có thể dẫn đến nứt sàn, tường, dầm sau khi công trình đưa vào sử dụng.

Cách khắc phục:

• Kiểm tra tâm tải trọng của công trình.
• Bố trí cọc đối xứng, phân bố đều, đảm bảo tâm tải trùng với tâm hình học nhóm cọc.
• Sử dụng phần mềm thiết kế kết cấu để mô phỏng tải trọng và tối ưu hóa bố trí cọc.

Bỏ qua lớp đất yếu trong khảo sát

Sai lầm:

Không khảo sát đầy đủ địa chất nền móng, bỏ qua các lớp đất yếu như bùn, sét mềm…

Hậu quả:

• Cọc không đạt tới lớp đất tốt có khả năng chịu lực.
• Gây ra tình trạng lún sâu, lún không đều hoặc gãy cọc trong quá trình sử dụng.

Cách khắc phục:

• Thực hiện khảo sát địa chất chi tiết tại nhiều điểm trong khu vực xây dựng.
• Phân tích kỹ sức chịu tải của từng lớp đất để xác định chiều dài và vị trí cọc phù hợp.
• Có thể phải tăng chiều dài cọc hoặc thay đổi loại cọc nếu đất yếu kéo dài.

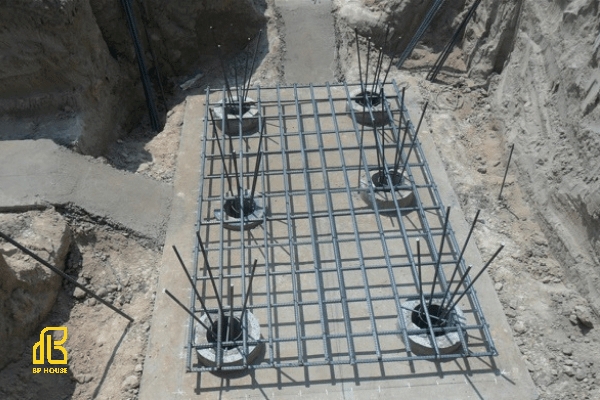

Liên kết giữa đài và cọc không đảm bảo

Sai lầm:

Thiết kế liên kết yếu, thiếu thép neo hoặc không xử lý kỹ đầu cọc.

Hậu quả:

• Mất liên kết giữa đài và cọc, làm giảm khả năng truyền lực.
• Dễ xảy ra nứt gãy hoặc hư hỏng đài cọc, ảnh hưởng đến toàn bộ hệ kết cấu.

Cách khắc phục:

• Thiết kế đầy đủ neo cốt thép từ cọc lên đài, tuân thủ tiêu chuẩn về chiều dài neo và bố trí thép.
• Xử lý đầu cọc đúng kỹ thuật: cắt phẳng, tạo nhám, vệ sinh sạch bề mặt trước khi đổ đài.
• Sử dụng liên kết cứng thay vì khớp để tăng khả năng truyền momen và lực dọc.

Không dự phòng tải trọng tương lai

Sai lầm:

Chỉ thiết kế theo tải trọng hiện tại, không tính đến khả năng thay đổi hoặc mở rộng công trình.

Hậu quả:

• Khi tải trọng vượt mức thiết kế → gãy cọc, nứt đài, lún móng.
• Tốn kém chi phí sửa chữa và gia cố sau này.

Cách khắc phục:

• Áp dụng hệ số an toàn hợp lý cho tải trọng thiết kế.
• Tính toán thêm tải trọng tương lai nếu công trình có khả năng thay đổi công năng.
• Tham khảo tiêu chuẩn như TCVN, Eurocode, ACI để xác định tải trọng tổ hợp và hệ số an toàn phù hợp.

Thiếu đồng bộ với kết cấu sàn, dầm

Sai lầm:

Không kiểm tra tương thích giữa đài cọc với hệ kết cấu phía trên (sàn, dầm, cột).

Hậu quả:

• Gây hiện tượng nứt đài, nứt sàn, ảnh hưởng đến khả năng chịu lực tổng thể.
• Mất tính ổn định và độ bền lâu dài của công trình.

Cách khắc phục:

• Phối hợp thiết kế đồng bộ giữa đài cọc và kết cấu phía trên.
• Kiểm tra momen, lực cắt, phản lực tại các vị trí nối kết.
• Bố trí cốt thép và khe giãn theo đúng tiêu chuẩn kỹ thuật để đảm bảo liên kết chặt chẽ.

Tối ưu trong thiết kế đài cọc không đơn thuần là việc chọn đúng kích thước hay bố trí hợp lý, mà là sự tổng hòa giữa hiểu biết về địa chất, tải trọng, vật liệu và cả kinh nghiệm thực tiễn. Trả lời cho câu hỏi “Thiết kế đài cọc như thế nào thì tối ưu”, không có một công thức cố định, nhưng chắc chắn có những nguyên tắc và lưu ý bạn không thể bỏ qua. Hy vọng những chia sẻ trên sẽ giúp bạn đưa ra quyết định thiết kế chính xác, an toàn và hiệu quả nhất cho từng công trình.
